HD22020-2充电模块的工作原理:

    三相交流电输入到HD22020-2模块后首先进入EMI滤波电路，去除交流电上的干扰，然后经过全桥整流电路变换成高压直流电（500V左右），再由DC/AC高频逆变电路变换成20kHz可调脉宽的高频脉冲电，经过主功率变压器的降压，再由高频整流电路整流成直流电，最后经过滤波处理输出稳定的220V直流电。

    脉宽调制电路根据输入交流电、输出直流电和负载的变化情况，自动调节高频开关的脉冲宽度，使HD22020-2输出电压稳定在允许的范围内。同时脉宽调制电路执行监控单元的控制信号。

    交流检测电路检测输入交流电的情况，如果交流电异常，它立即送出控制信号关闭脉宽调制电路，同时将异常信息送监控单元处理和显示。

    HD22020-2前馈信号实时跟踪交流电的变化，并将变化信息送脉宽调制电路，使它能及时根据输入交流电调整输出电压，提高HD22020-2模块的响应速度。

   直流检测电路检测输出直流电的情况，将电压和电流信息反馈到监控单元和脉宽调制电路。如果直流电出现异常，它立即送出控制信号给脉宽调制电路，并将异常信息送监控单元处理和显示。

   监控单元是HD22020-2充电模块的“大脑”，它一方面采集HD22020-2充电模块的工作状态和参数，将这些信息通过串口送监控模块，同时在面板上显示输出电压和电流；另一方面接受监控模块或面板控制开关的指令，对HD22020-2充电模块进行控制：开/关机，均/浮充转换，限流点设置，输出电压调整。

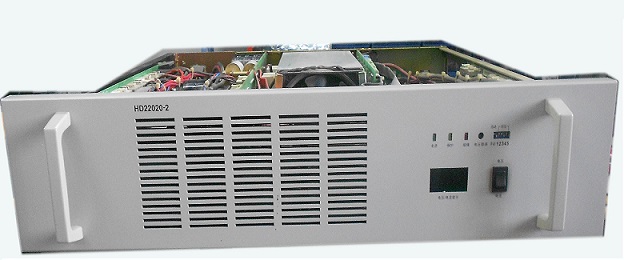

    HD22020-2模块面板上有控制开关、状态指示灯和数码管显示，它们是HD22020-2充电模块与人交流的窗口，显示HD22020-2模块的输出电压或电流值，指示均浮充状态和各种保护告警状态。通过控制开关来设置、控制HD22020-2模块的工作方式和地址，调整HD22020-2输出电压。
