直流系统接线方案(3)

一组蓄电池，两套充电装置，单母线分段。

特点：

1.）蓄电池组经分段开关接至两段母线，2套由整流模块K2A20L，与Power'Sun-M4,PM3D,PM3A,PM3K,PM3J,PM3B等直流屏监控组成的充电装置分别接到两段母线。

2.）分段开关设保护元件，可限制故障范围，提高安全可靠性

3.）具有一组蓄电池的固有特点，使直流母线电压高于负荷允许范围的运行方式受到限制。

适用范围：

1.）适用于220KV及以下的中，小型变电站和小容量发电厂。

2.）对电压波动范围要求不严格的直流负荷。

3.）不要求进行核对性充放电和均衡充电电压较低，能满足直流负荷要求的蓄电池组，如阀控式密封铅酸蓄电池组。

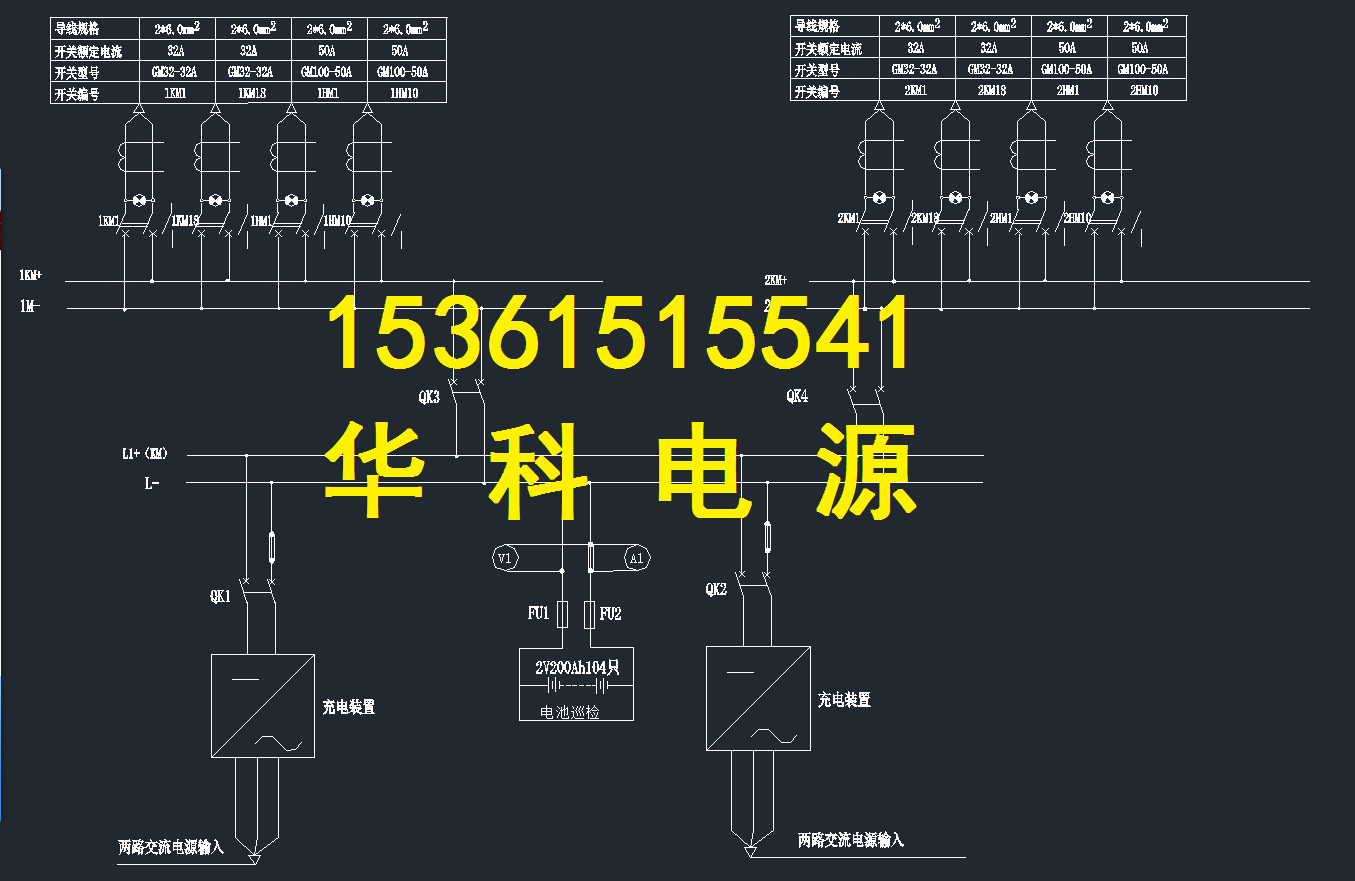

一组蓄电池，两套充电装置，单母线分段接线图。
