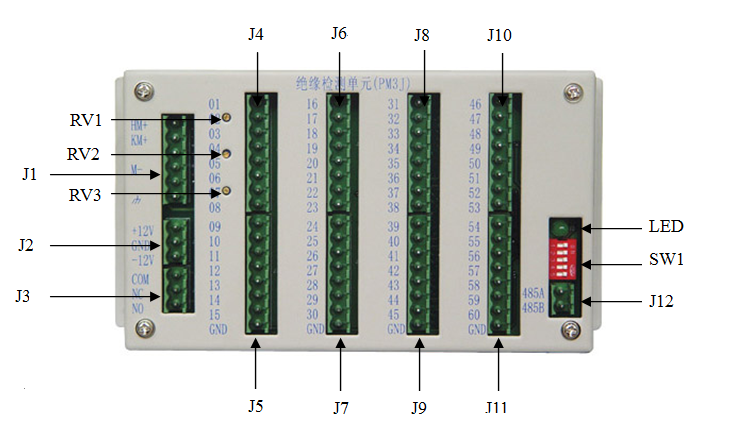

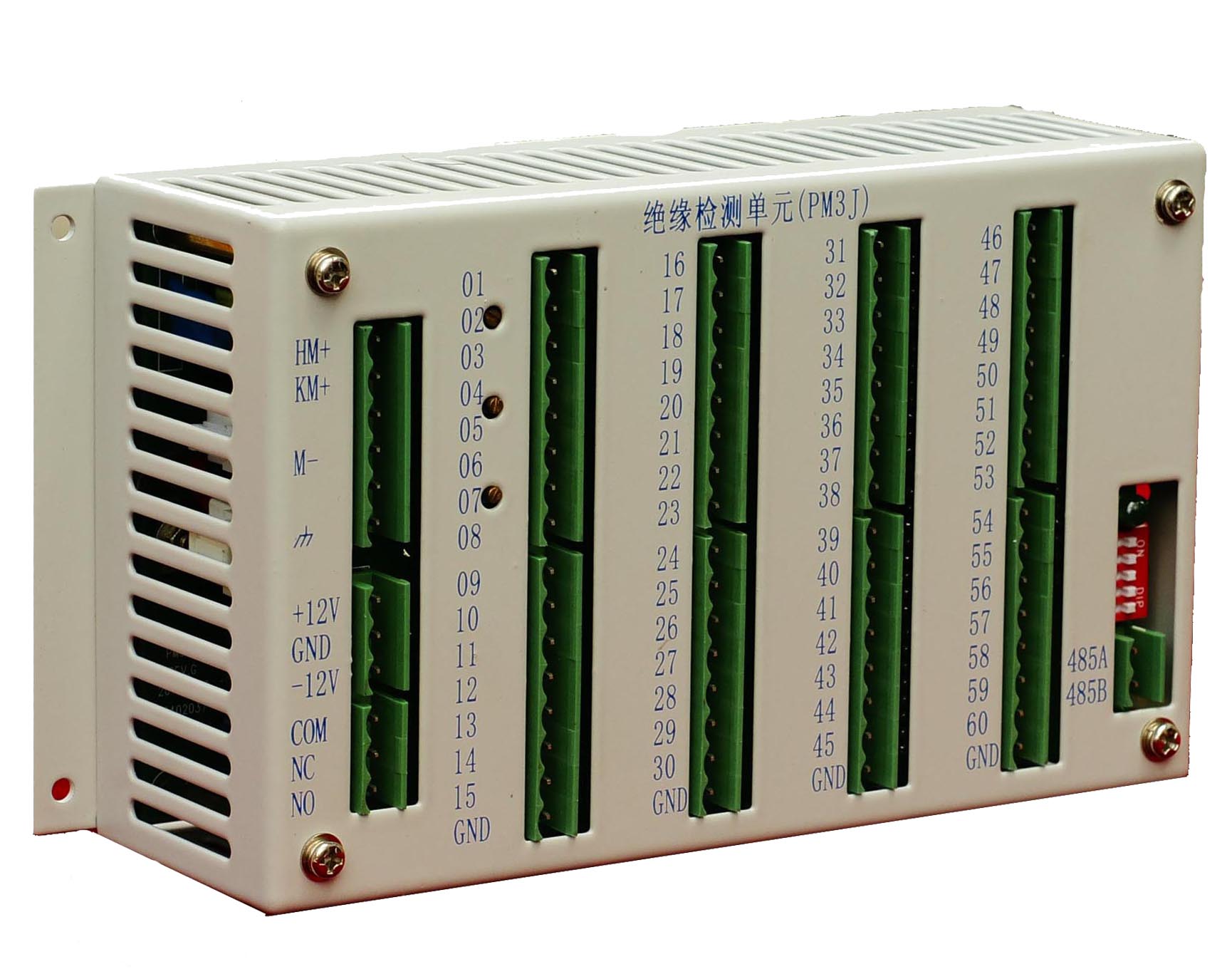

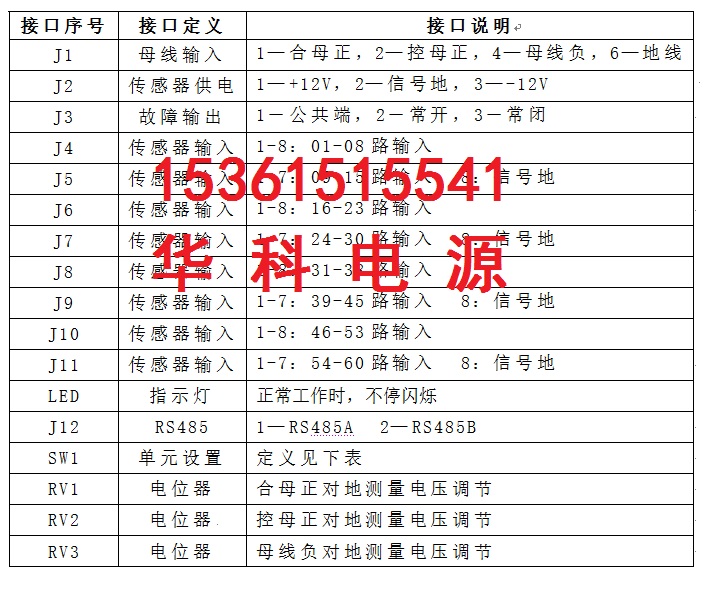

PM3J接口说明:

注：安装绝缘监测单元时，若无合闸母线，必需将J1的1、2脚短接，即同时将控母电压从1脚输入。

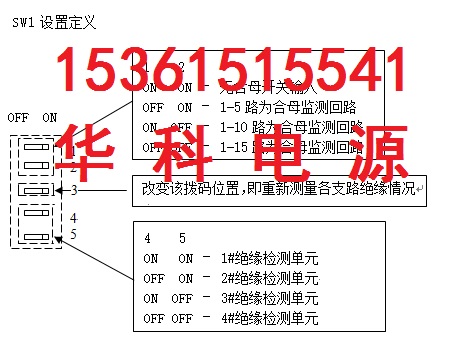

  PM3J拨码开关SW1从上往下，序号依次为1-5。

  PM3J根据由PM4S，K3B10L等组成的系统合母路数正确设置SW1的前2位拨码位置，但PM3J绝缘检测单元上处理支路传感器信号接线时，必需预留相应的合母设置数，而不是系统中实际合母数。例如：当系统中合母回路为7路时，应将PM3J上第一个拨码设为ON，第二个拨码设为OFF，即选择1-10路为合母监测。那么合母01-07路支路传感器输入信号应接在印有“01路”-“07路”字样的接点上，控母支路传感器输入信号应从印有“11路”字样的接点开始依次接入，其中PM3J上的08-10路既为预留合母设置数。
