pm2j绝缘说明资料
绝缘检测单元pm2j提供30路分路绝缘电阻检测功能，测量支路输出正负对地电阻。绝缘检测单元pm2j检测母线（合母、控母）对地电压。绝缘监测单元pm2j可设置合母监测路数5路、10路、15路可选。由主监控通过RS485设置接地电阻报警值。通过RS485串行接口将检测的pm2j绝缘信息传送给主监控，作为主监控管理电源系统和处理故障告警的依据。

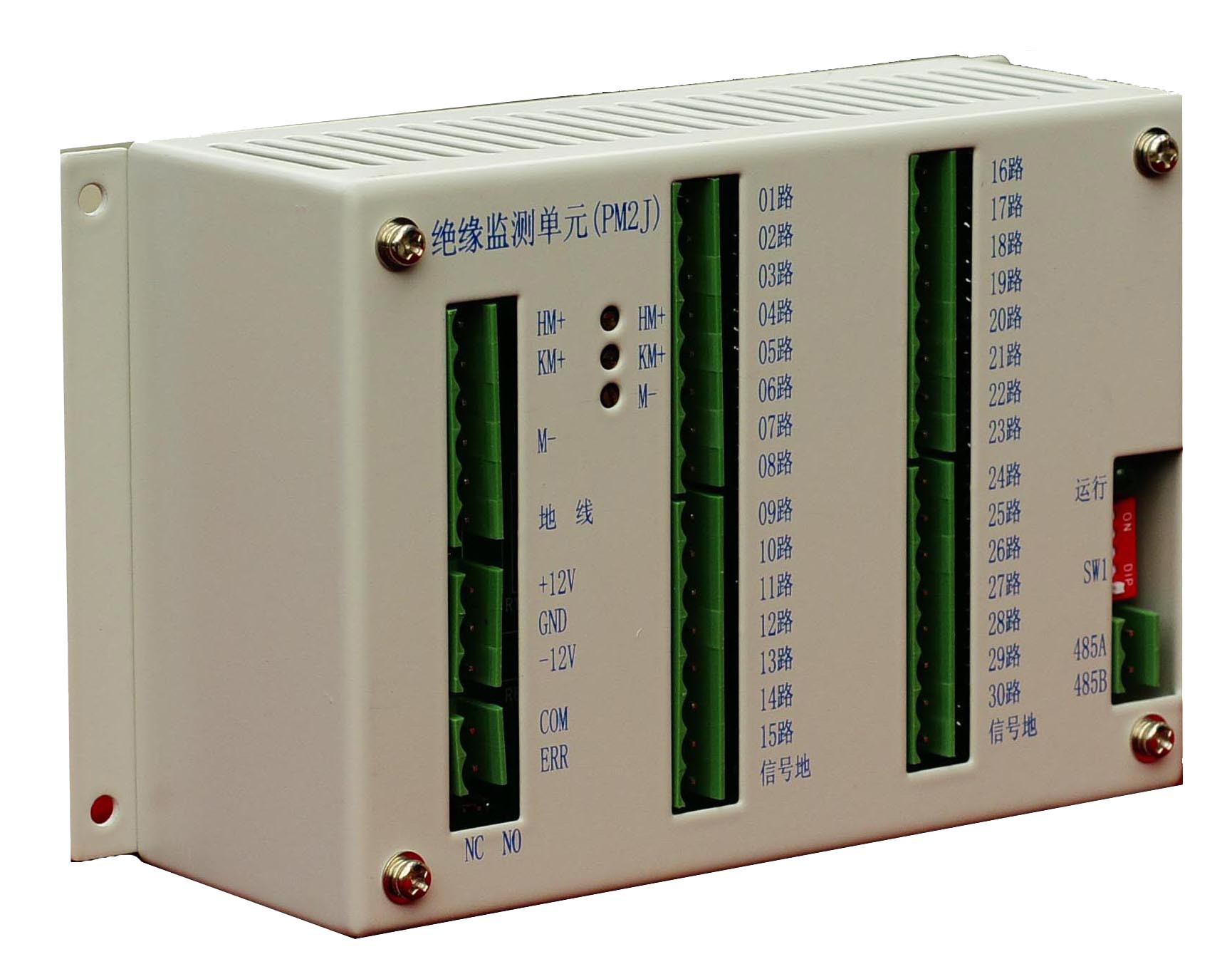

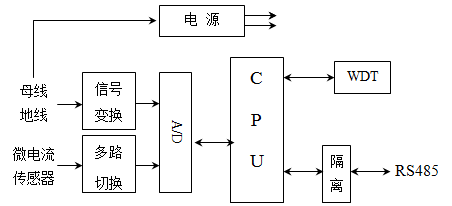

pm2j绝缘基本原理
pm2j绝缘供电电压为80VDC－320VDC；电压测量精度是0.5 %；电阻测量精度是5 %；支路测量路数为30 路；通讯口是隔离RS485通讯。
pm2j绝缘接口说明
注：安装绝缘监测单元pm2j时，若无合闸母线，必需将绝缘监测单元pm2j的J1的1、2脚短接，即同时将控母电压从1脚输入。
pm2j绝缘接口单元说明如下：

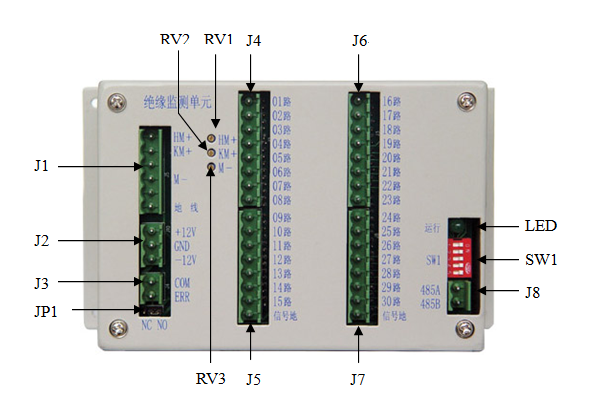

J1为绝缘监控pm2j的母线输入 1- 合母正，2- 控母正，4-母线负，6- 地线；
J2为绝缘监控pm2j的传感器供电，1- +12V，2- 信号地，3- -12V；
J3为绝缘监控pm2j的故障输出空接点，常开、常闭可选择；
JP1为绝缘监测单元pm2j的输出方式选择，可选择常开、常闭输出；
J4为绝缘监测单元pm2j的传感器输入，1-8 可接01-08路输入；
J5为绝缘监测单元pm2j的传感器输入，1-7 可接09-15路输入，8为信号地；
J6为绝缘检测单元pm2j的传感器输入，1-8为16-23路的输入；
J7为绝缘检测单元pm2j的传感器输入，1-7为24-30路的输入，8为信号地；
LED 指示灯是工作指示灯，闪烁的时候代表pm2j绝缘工作正常。
J8为绝缘监控pm2j的RS485接口， 1—485A ， 2—485B；
pm2j绝缘的SW1单元设置 定义如下：
RV1 电位器，为绝缘检测单元pm2j的合母正对地测量电压调节；
RV2 电位器，为绝缘检测单元pm2j的控母正对测量地电压调节；
RV3 电位器，为绝缘检测单元pm2j的母线负对测量地电压调节
拨码开关SW1从上往下，序号依次为1-5。
根据系统合母路数正确设置SW1的前2位拨码位置，但pm2j绝缘处理支路传感器信号接线时，需预留相应的合母设置数，而不是系统中实际合母数。例如：当系统中有7路合闸馈线回路时，应将pm2j绝缘的SW1单元设置第一个拨码设为ON，第二个拨码设为OFF，即选择1-10路为合母监测。那么合母01-07路支路传感器输入信号应接在印有“01路”-“07路”字样的接点上，控母支路传感器输入信号应从印有“11路”字样的接点开始依次接入，其中08-10路即为预留合母设置数。
蓄电池检测单元pm2j上的SW1设置定义
蓄电池检测单元pm2j的结构与安装尺寸为160mm * 82mm，采用M3螺钉固定。
pm2j绝缘上的小电流传感器参数要求：
工作电压：±12V
测量范围：±10mA
输出：±5V
pm2j绝缘上的小电流传感器接口定义下：
pm2j绝缘上的小电流传感器安装接线注意事项：
首先要注意小电流传感器上的标识方向，以明确导线穿过小电流传感器的方向；
其次要注意小电流传感器接口穿过pm2j绝缘的顺序。
