直流系统接线方案(7)

发布日期:2016年06月15日    浏览次数:5154    关键字: 直流系统接线方案

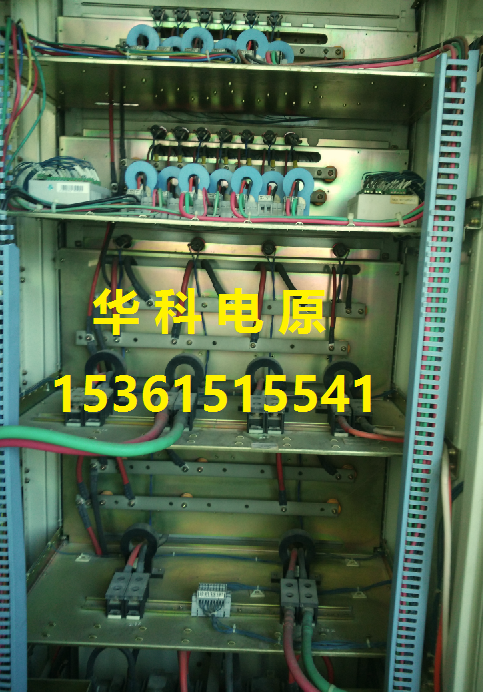

直流屏1

两组蓄电池三套充电装置,单母线分段,备用充电接线


特点:

1.电源配置,母线接线与直流系统接线方案六接线基本相同。


2.主充电装置一般由直流充电模块K4B10,Power'Sun-M4主监控,PM3A,PM3D,PM3K等组成的直流屏系统作为正常浮充电用;备用充电装置作为均衡充电用,也可用作浮充电装置的备用。


3.主充电装置的容量按两段直流母线的经常负荷加一组蓄电池的浮充电容量计算,备用充电装置按一组电池均充电容量计算,这种接线简称为“二小一大”方案。


4.该接线方案的可靠性与灵活性基本上与方案5相同,经济性却优于方案五方案六


适用范围:

1. .适用于对母线电压有任何要求的负荷和任何类型的蓄电池组


2.适用于500KV大型变电站和大容量发电厂
