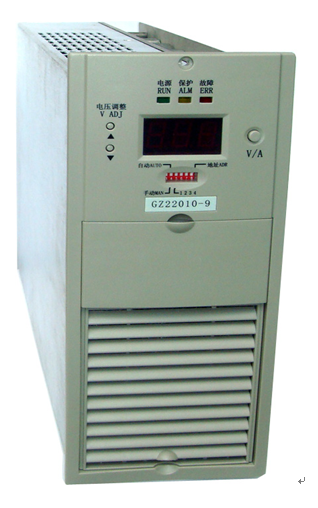

GZ22010-9 模块技术指标表
项 目 参数指标 备注
输入额定电压 380VAC（-20%～+25%） -20%～-15%范围限功率
输出额定值 10A/230V
电压调节范围 198～286V
输出限流范围 10%～110%额定电流 110%最大限流点
稳压精度 ≤0.5%
稳流精度 ≤0.5%
纹波系数 ≤0.1%
转换效率 ≥92% 在额定输入电压、额定输出情况下
动态响应 恢复时间≤200μs，超调≤±5% 20%负载跃变到80%负载
输出短路回缩 回缩电流≤40%额定电流，可恢复
输出过压告警 / 可由模块监控模块或监控模块设置
输出过压保护 295±5VDC，不可恢复 需手动恢复
输出欠压告警 / 由监控设置
欠压限功率 320±5VAC（恢复电压325±5VAC） 半载输出
交流输入欠压保护 295±5VAC（恢复电压305±5VAC） 交流电压正常后， 自动恢复工作
交流输入过压保护 490±5VAC（恢复电压475±5VAC）
过温保护 80℃±5（恢复温度：65℃±5） 降温后自动恢复
冷却方式 温度和电流联合控制开启，温控线性调速 小负载时自冷
外形尺寸 110mm×257mm×415mm （宽×高×深）
模块净重 ≤8Kg
