XD22010-L/XD22020-L模块的按键说明。

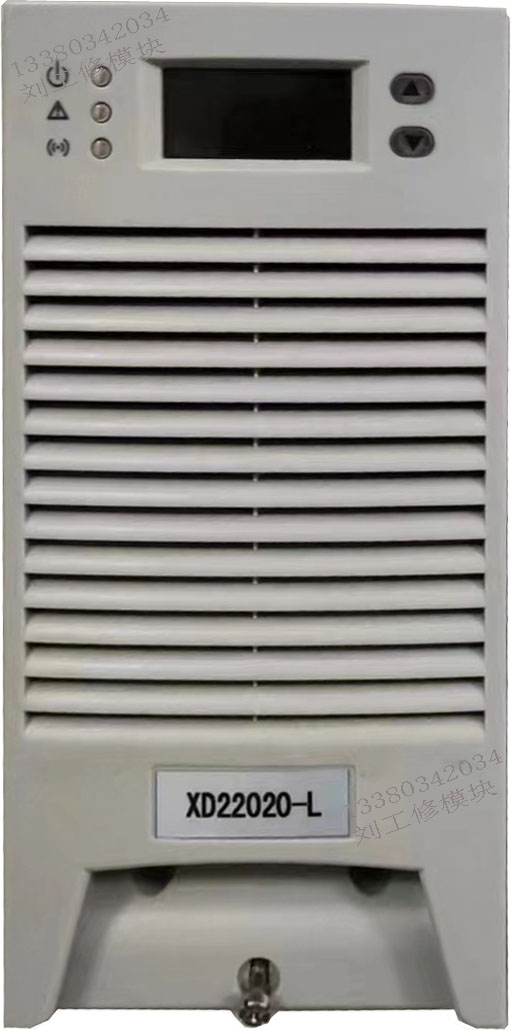

1、XD22010-L/XD22020-L模块有两个按键，上键（▲）和下键（▼）。通过按键，可查看模块信息。例如XD22010-L/XD22020-L模块输出电压220V、输出电流5A、地址2、分组号1、运行在自动方式或手动方式，按▲或▼依次显示不同内容。

2、当XD22010-L/XD22020-L模块运行在自动模式时，通过按键只可以查看XD22010-L/XD22020-L模块信息，不可以设置XD22010-L/XD22020-L模块输出电压，但可以将XD22010-L/XD22020-L模块运行模式由“自动”设置为“手动”。如果XD22010-L/XD22020-L当前运行模式为手动，则通过按键可以设置XD22010-L/XD22020-L模块参数：XD22010-L/XD22020-L模块输出电压、XD22010-L/XD22020-L模块运行方式(手动/自动)。XD22010-L/XD22020-L模块设置步骤如下：

①按XD22010-L/XD22020-L上▲或▼，将当前的显示切换到要更改的信息界面。

②按XD22010-L/XD22020-L上▲或▼大约2.5 秒后释放，可看到显示闪烁。

③按XD22010-L/XD22020-L上▲或▼更改设置值。

④按XD22010-L/XD22020-L模块上▼大约2.5 秒后释放以保存数据；若放弃更改，按下▲大约2.5 秒后释放即回复到以前的设置值。

3、将XD22010-L/XD22020-L模块由运行模式 “自动”设置为“手动”方法如下。 先按XD22010-L/XD22020-L模块的▲或▼直到出现 -A- 的界面，按▲或▼大约2.5 秒释放，界面闪烁，再按▲，出现界面 -C-后，按下▼2.5 秒保存。

4、模块XD22010-L/XD22020-L的485通讯地址可设置范围为A01～A30，即每组XD22010-L/XD22020-L模块的最大并机数为30个。

5、模块XD22010-L/XD22020-L的通讯协议定义：P-0:S协议；P-1：E协议；P-2：F协议。
